Aansluiten

Pioneer DJ Set

Pioneer DJ set (XDJ-700 + DJM-450) in flightcase, met een QSC K10- of K12.2-systeem

Je sluit aan op de kist, niet op de mixer

De Pioneer DJ set zit in een flightcase. Aan de zijkant van die kist zit een paneel met de aansluitingen: R, L, MIC, PWR en USB. Daar sluit je alles op aan. Je hoeft de mixer zelf niet aan te raken.

Benodigd

  • 2x stroomkabel (IEC) voor de speakers
  • 1x powerCON-kabel (blauw) voor de kist
  • 2x XLR-kabel (kist naar speakers)
  • 2x speakerstatief

Instellingen vooraf

  • Op beide speakers: het schuifje bij de gebruikte ingang op LINE (niet op MIC)
  • GAIN A op 0 dB (het streepje boven)
  • Geen subwoofer erbij? Laat de LF-schakelaar op NORM staan en kies geen sub-crossover
  • HF-schakelaar op FLAT (bij veel spraak: VOCAL BOOST)
  • Op de mixer: master helemaal laag

Aansluitschema met een QSC K12.2

Kist paneel  L  (XLR) -> QSC K12.2 LINKS   A IN
Kist paneel  R  (XLR) -> QSC K12.2 RECHTS  A IN
Kist paneel PWR (powerCON blauw) -> stroom

Aansluitschema met een QSC K10

Kist paneel  L  (XLR) -> QSC K10 LINKS   MIC/LINE IN A
Kist paneel  R  (XLR) -> QSC K10 RECHTS  MIC/LINE IN A
Kist paneel PWR (powerCON blauw) -> stroom

Stappenplan

  1. 1Zet alles uit en leg de kabels klaar.
  2. 2Zet de 2 speakers op de statieven, ongeveer op oorhoogte, en richt ze naar het publiek.
  3. 3Sluit een XLR-kabel van L op de kist aan op de linker speaker, op de eerste ingang (A IN bij de K12.2, MIC/LINE IN A bij de K10).
  4. 4Sluit een XLR-kabel van R op de kist aan op de rechter speaker, op diezelfde ingang.
  5. 5Zet op beide speakers het schuifje bij die ingang op LINE (niet op MIC).
  6. 6Sluit de blauwe powerCON-kabel aan op PWR van de kist, en daarna de twee stroomkabels op de speakers.
  7. 7Zet aan in deze volgorde: kist (spelers en mixer), dan de speakers.
  8. 8Start muziek zacht. Schuif de kanaalfader open en draai daarna de master rustig omhoog.
  9. 9Uitzetten: eerst de speakers, dan de kist.

De ingangen op de K12.2 uitgelegd

A IN is de combo-ingang (XLR of jack) die je gebruikt; zet het schuifje op LINE. B IN is de tweede combo-ingang met een HI-Z/LINE-schuifje, alleen nodig als je een tweede bron in de speaker zelf wilt mengen. C IN is een klein 3,5 mm stereo-aansluitpunt voor een telefoon of laptop. MIX OUT geeft A, B en C samen door, zodat je een tweede speaker kunt doorlussen.

Geen geluid?

Loop dit rijtje af: staat de master op de mixer open, staat het schuifje op LINE, staat GAIN A niet op OFF, en klikt de XLR echt vast? Een XLR die er los in hangt geeft geen of krakend geluid. Klinkt het dun of zacht? Draai dan niet de speaker verder open, maar kijk eerst of de master op de mixer wel omhoog staat: een mixer die bijna dicht staat met een speaker die vol open staat, geeft ruis.

Waar zit wat

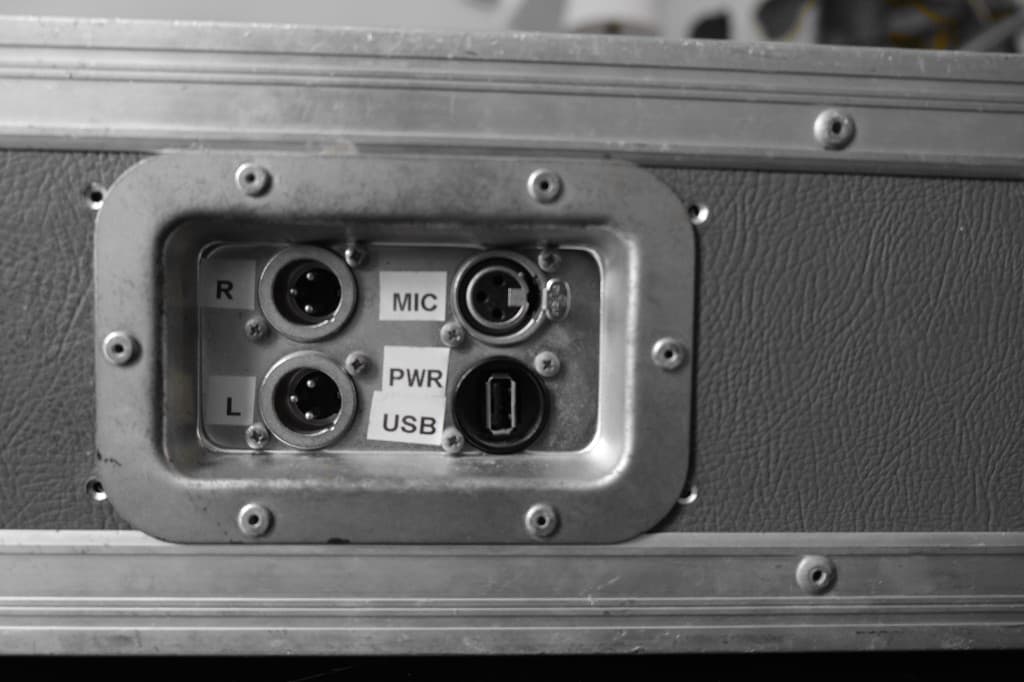

Aansluitpaneel van de Pioneer-flightcase met de uitgangen R en L
Kist: R en L zijn de XLR-uitgangen naar de speakers. R = rechts, L = links.

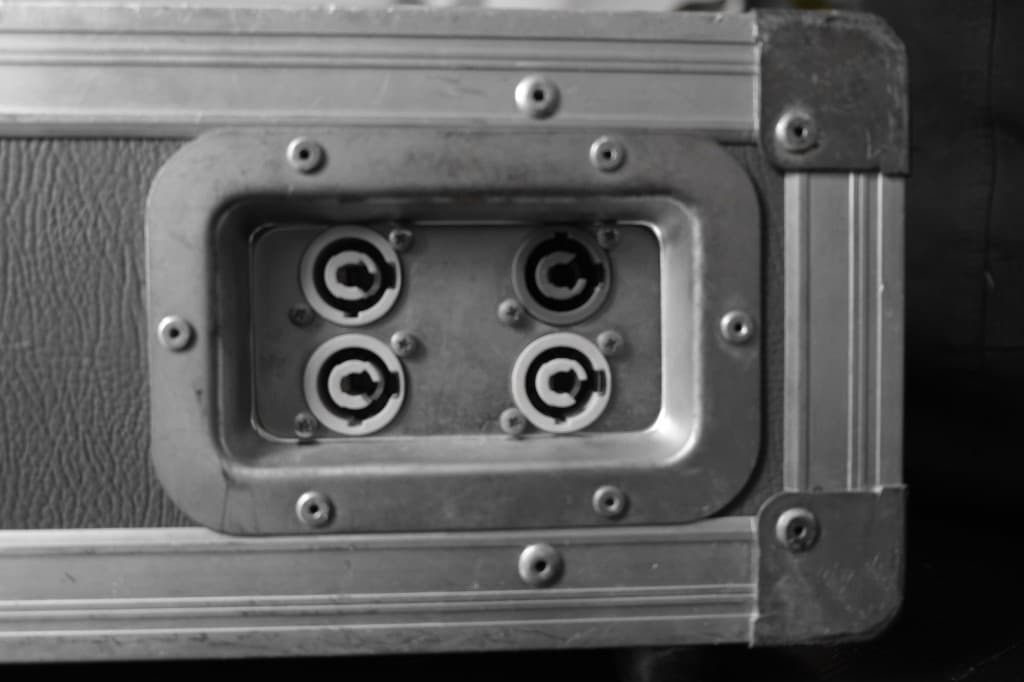

PowerCON-aansluiting op het paneel van de flightcase
Kist: hier gaat de blauwe powerCON-kabel in.
Achterkant van de QSC K12.2 met de combo-ingang A IN
QSC K12.2 achterkant: A IN is de bovenste combo-ingang.
Achterkant van de QSC K10 met ingang A en het LF-schuifje
QSC K10 achterkant: ingang MIC/LINE IN A, met het LF-schuifje op NORM.

De twee regels die altijd gelden

  • Aanzetten van voor naar achter: eerst de bronnen (spelers, laptop, microfoon), dan de mixer, dan de subwoofer, dan de speakers.
  • Uitzetten precies andersom: eerst de speakers en de subwoofer, dan de mixer, dan de bronnen.

Zet alle volumeknoppen laag voordat je iets aanzet. Zo krijg je nooit een harde plof door de speakers.
