Aansluiten

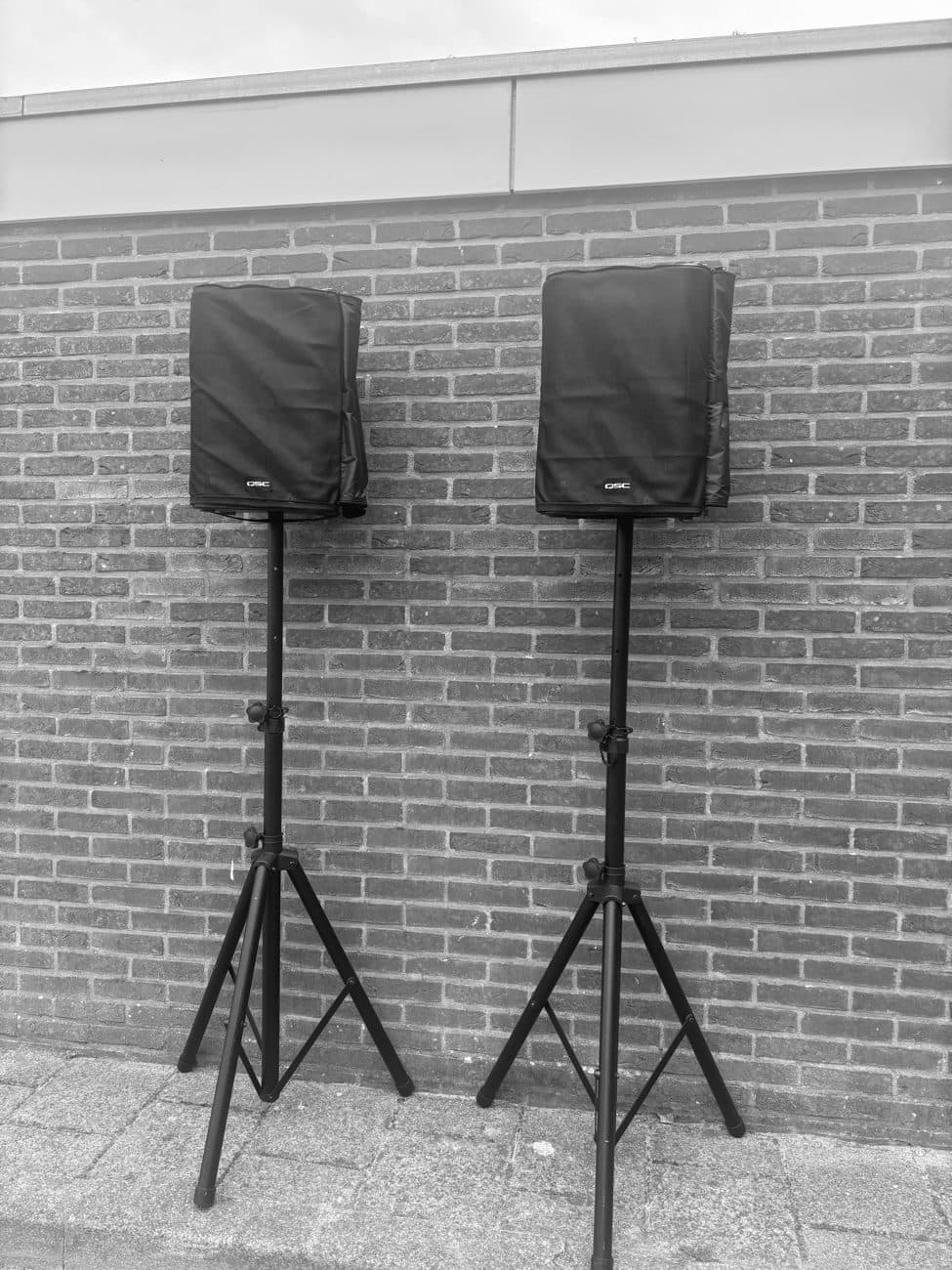

QSC CB10 Duo
2x QSC CB10 accu speaker, in stereo te koppelen (TWS) · tot 50 personen met dansvloer
Deze set heeft geen aparte mixer
Bij de CB10 Duo zit de mixer ín de speaker. Een microfoon, instrument of kabel sluit je rechtstreeks aan op de achterkant van de speaker zelf; er is geen losse kist of mengpaneel zoals bij de andere sets. Elke speaker heeft ingang A en B (combo: XLR of jack) en ingang C (3,5mm aux en Bluetooth), elk met een eigen GAIN-knop.
Benodigd
- Speakers opgeladen of stroomkabel voor netstroom (tot 12 uur op de accu, opladen duurt ongeveer 4 uur: laad ze de avond ervoor op)
- XLR- of jackkabel voor microfoon of instrument (indien gebruikt)
- 3,5mm kabel als je liever kabel dan Bluetooth gebruikt voor telefoon/laptop
- 2x speakerstatief (optioneel, de CB10 staat ook op een tafel of de grond)
Instellingen vooraf
- Alle GAIN-knoppen op beide speakers laag voordat je aanzet
- Bluetooth aan op de telefoon of laptop die de muziek afspeelt
- Wil je in stereo spelen met beide speakers? Koppel ze eerst aan elkaar via de gratis app QSC Loudspeaker Control (Bluetooth) voordat je muziek start
- Accustand (3 lampjes achterop): 3 groen is vol, 2 groen ongeveer 75%, 1 groen ongeveer 25%, het onderste lampje rood nog ongeveer 10%. Tijdens het laden pulseren de lampjes
Aansluiten
Telefoon/laptop (Bluetooth of 3,5mm aux) -> ingang C van de CB10 CB10 nummer 1 <-> CB10 nummer 2, in stereo gekoppeld via de app Microfoon/instrument (XLR of jack) -> ingang A of B op de CB10
Stappenplan
- 1Zet beide speakers neer, op statief, tafel of de grond, en zorg dat ze opgeladen zijn of op stroom staan.
- 2Draai op beide speakers alle GAIN-knoppen laag.
- 3Zet de speakers aan (schakelaar omhoog). Het stroomlampje wordt blauw.
- 4Wil je beide speakers samen in stereo laten spelen? Koppel ze eerst aan elkaar via de gratis app QSC Loudspeaker Control (Bluetooth) voordat je muziek start. Volg in de app de stappen voor stereo (TWS).
- 5Bluetooth: druk kort op de Bluetooth-knop bij ingang C. Het Bluetooth-lampje knippert snel (de speaker zoekt). Kies de speaker op je telefoon of laptop. Blijft het lampje blauw branden, dan is het verbonden. Loskoppelen: houd de knop 5 seconden ingedrukt.
- 6Microfoon of instrument: sluit aan op ingang A of B. Een microfoon direct op de ingang? Zet dan MIC BOOST aan (er staat geen phantomvoeding op). Een instrument of mixer niet.
- 7Draai de GAIN van de gebruikte ingang rustig open. Het SIG-lampje is groen bij signaal. Wordt het rood, dan is het te hard: draai terug.
- 8Uitzetten: eerst de GAIN terugdraaien, dan de speakers uitzetten.
Los of in stereo
Je kunt elke CB10 ook los gebruiken, bijvoorbeeld op twee plekken tegelijk zoals de ceremonie en de borrel. Wil je maximaal volume en bereik op één plek, gebruik ze dan gekoppeld in stereo.
Geen geluid?
Alle lampjes uit? De speaker is in stand-by gegaan (na 5 minuten zonder geluid slaapt hij, na nog 30 minuten gaat hij uit; bij Bluetooth niet): zet de schakelaar uit en weer aan. Geen geluid via Bluetooth? Knippert het Bluetooth-lampje, dan is hij nog niet gekoppeld: kies de speaker op je telefoon. Staat je telefoon aan iets anders gekoppeld, en staat de GAIN van ingang C open? Geen geluid op de microfoon? Zit hij in ingang A of B, staat de GAIN open en staat MIC BOOST aan? Brandt het SIG-lampje groen als je erin praat? Vervormd of een rood SIG- of LIMITER-lampje? Dan is het te hard: draai de GAIN terug.
Waar zit wat
De twee regels die altijd gelden
- Aanzetten van voor naar achter: eerst de bronnen (spelers, laptop, microfoon), dan de mixer, dan de subwoofer, dan de speakers.
- Uitzetten precies andersom: eerst de speakers en de subwoofer, dan de mixer, dan de bronnen.
Zet alle volumeknoppen laag voordat je iets aanzet. Zo krijg je nooit een harde plof door de speakers.
