QSC PA Systeem Compleet

2x QSC K12.2 + 2x QSC KS212C subwoofer + 2x QSC K8.2 monitor · tot 300 personen · DJ-set los bij te huren

Hoe deze set in elkaar zit

Het geluid gaat eerst naar de subwoofers en van daaruit door naar de speakers erboven. De subwoofer heeft daarvoor een doorlus-uitgang. De 2x K8.2 zijn monitors: kleine speakers voor de DJ of artiest zelf, die apart van de mixer of DJ-set komen. Er zit bij deze set geen DJ-set in: je sluit je eigen mixer, laptop of gehuurde DJ-set aan op de subwoofers.

Benodigd

  • Stroom voor 2 subs, 2 tops, 2 monitors en je eigen bron of DJ-set
  • 2x XLR van je mixer of DJ-set naar de subwoofers
  • 2x XLR van subwoofer naar de speaker erboven
  • 2x kabel van de BOOTH- of monitoruitgang naar de K8.2 monitors (op de Xone:92 zijn dat gebalanceerde 6,3 mm jacks, op andere mixers vaak XLR)
  • 2x speakerstatief of 2x tussenpaal

Instellingen vooraf

  • Mixer of DJ-set: master helemaal laag
  • Subwoofers: GAIN A+B op ongeveer een kwart
  • Subwoofers: menu, crossover 80 Hz
  • K12.2 tops: menu, crossover ook op 80 Hz (hetzelfde getal als de sub)
  • K8.2 monitors: LF op NORM

Aansluitschema hoofdgeluid (per kant)

Mixer MASTER  L (XLR) -> KS212C LINKS   LINE IN A
KS212C LINKS  doorlus A (XLR) -> K12.2 LINKS   A IN
Mixer MASTER  R (XLR) -> KS212C RECHTS  LINE IN A
KS212C RECHTS doorlus A (XLR) -> K12.2 RECHTS  A IN

Aansluitschema monitors (voor de DJ of artiest)

Mixer BOOTH/MONITOR L/R -> QSC K8.2 links/rechts  MIC/LINE IN A

Stappenplan

  1. 1Zet alles uit en leg de kabels klaar.
  2. 2Kies een opstelling. Of: een subwoofer links en een rechts, met op elke sub een tussenpaal en daarop de K12.2. Of: de subwoofers op de vloer en de K12.2's op statieven links en rechts.
  3. 3Sluit XLR van de MASTER L van je mixer of DJ-set aan op LINE IN A van de linker subwoofer.
  4. 4Sluit XLR van de MASTER R aan op LINE IN A van de rechter subwoofer.
  5. 5Sluit op elke subwoofer een XLR van de doorlus-uitgang onder LINE IN A naar A IN van de K12.2 aan diezelfde kant.
  6. 6Zet in het menu van de subwoofers de crossover op 80 Hz, en op de K12.2's ook 80 Hz. Doe je dit niet, dan spelen sub en speaker dezelfde lage tonen en klinkt de bas modderig. Staan ze op verschillende getallen, dan valt er juist een gat rond 90 Hz.
  7. 7Zet de GAIN A+B van de subwoofers op ongeveer een kwart.
  8. 8Optioneel: sluit de 2x K8.2 aan op de BOOTH- of monitoruitgang, zodat de DJ of artiest zichzelf hoort.
  9. 9Sluit alle stroom aan.
  10. 10Zet aan in deze volgorde: bronnen en mixer, dan de subwoofers, dan de tops en monitors.
  11. 11Start muziek zacht en draai de master rustig omhoog. Regel de balans tussen bas en de rest met de GAIN van de subwoofer, niet met de mixer.
  12. 12Uitzetten: eerst tops, monitors en subwoofers, dan de mixer, dan de bronnen.

Waarom die 80 Hz

De crossover is de grens tussen wat de subwoofer doet en wat de speaker erboven doet. Op 80 Hz speelt de subwoofer alles daaronder (de dreun) en de K12.2 alles daarboven (de muziek en de stem). Staat het niet ingesteld, dan doen ze het allebei en gaan ze elkaar tegenwerken.

Geen geluid?

Hoor je brom? Controleer of alle XLR's echt vastklikken. Klinkt de bas raar of hol? Dan staan links en rechts vaak verwisseld, of staat de crossover nog niet ingesteld.

Waar zit wat

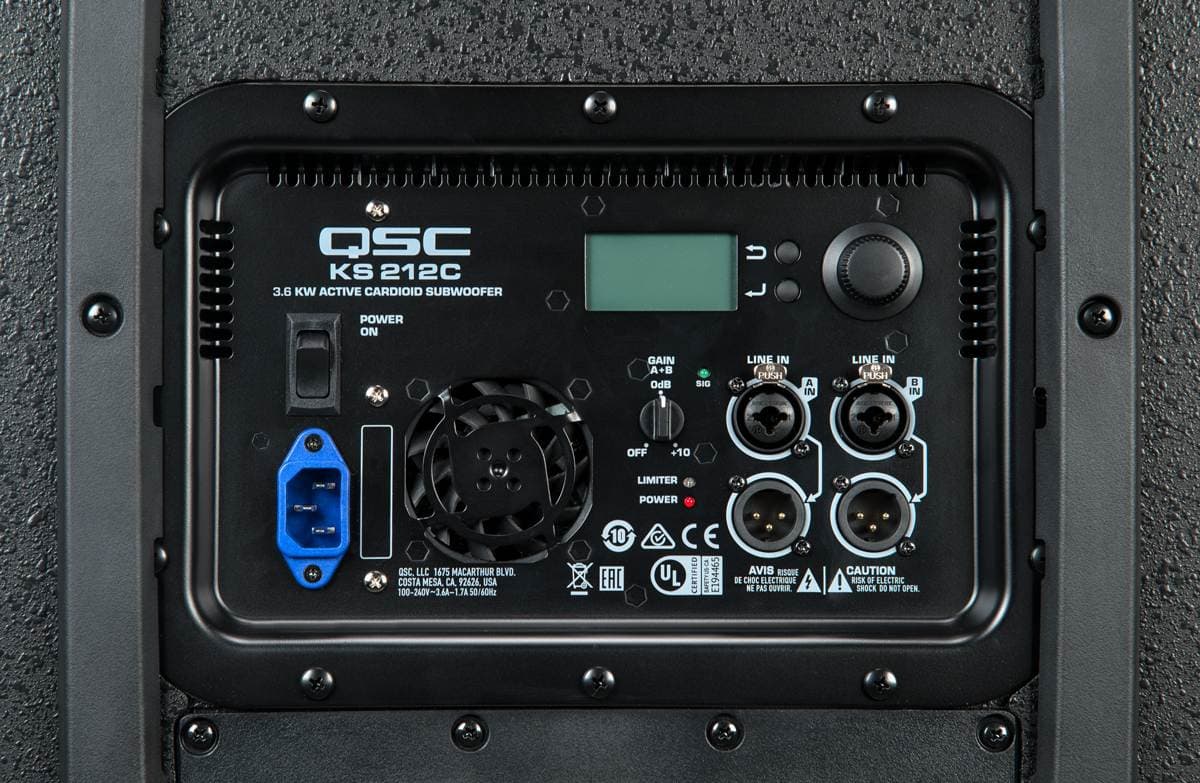

Achterkant van de QSC KS212C subwoofer met LINE IN A en de doorlus-uitgang
KS212C: boven komt het signaal van de mixer binnen, daaronder gaat de doorlus naar de speaker erboven.
Achterkant van de QSC K12.2 met de combo-ingang A IN
QSC K12.2: de doorlus van de subwoofer komt binnen op A IN.

De twee regels die altijd gelden

  • Aanzetten van voor naar achter: eerst de bronnen (spelers, laptop, microfoon), dan de mixer, dan de subwoofer, dan de speakers.
  • Uitzetten precies andersom: eerst de speakers en de subwoofer, dan de mixer, dan de bronnen.

Zet alle volumeknoppen laag voordat je iets aanzet. Zo krijg je nooit een harde plof door de speakers.
