QSC K12.2 Premium Speaker Set

2x QSC K12.2 + Pioneer DJ set (XDJ-700 + DJM-450) · tot 150 personen

Je sluit aan op de kist, niet op de mixer

De Pioneer DJ set zit in een flightcase met een aansluitpaneel: R, L, MIC, PWR en USB. Daar sluit je alles op aan.

Benodigd

  • 2x stroomkabel (IEC) voor de speakers
  • 1x powerCON-kabel (blauw) voor de kist
  • 2x XLR-kabel (kist naar speakers)
  • 2x speakerstatief

Instellingen vooraf

  • Op beide speakers: schuifje bij A IN op LINE
  • GAIN A op 0 dB
  • In het menu: geen sub-crossover kiezen (er zit geen sub in deze set)
  • Op de mixer: master helemaal laag

Aansluitschema

Kist paneel  L  (XLR) -> QSC K12.2 LINKS   A IN
Kist paneel  R  (XLR) -> QSC K12.2 RECHTS  A IN
Kist paneel PWR (powerCON blauw) -> stroom

Stappenplan

  1. 1Zet alles uit en leg de kabels klaar.
  2. 2Zet de 2 speakers op de statieven, ongeveer op oorhoogte.
  3. 3Sluit een XLR-kabel van L op de kist aan op de linker speaker, ingang A IN.
  4. 4Sluit een XLR-kabel van R op de kist aan op de rechter speaker, ingang A IN.
  5. 5Zet het schuifje naast A IN op LINE.
  6. 6Sluit de blauwe powerCON-kabel aan op PWR, daarna de stroomkabels op de speakers.
  7. 7Zet aan: kist → speakers.
  8. 8Start muziek zacht, kanaalfader open, daarna de master rustig omhoog.
  9. 9Uitzetten: eerst de speakers, dan de kist.

De ingangen op de K12.2 uitgelegd

A IN is de combo-ingang (XLR of jack) die je gebruikt; zet het schuifje op LINE. B IN is de tweede combo-ingang met een HI-Z/LINE-schuifje, alleen nodig als je een tweede bron in de speaker zelf wilt mengen. C IN is een klein 3,5 mm stereo-aansluitpunt voor een telefoon of laptop. MIX OUT geeft A, B en C samen door, zodat je een tweede speaker kunt doorlussen.

Geen geluid?

Klinkt het dun of zacht? Draai niet meteen de speaker verder open, maar kijk eerst of de master op de mixer wel omhoog staat. Een mixer die bijna dicht staat en een speaker die vol open staat, geeft ruis.

Waar zit wat

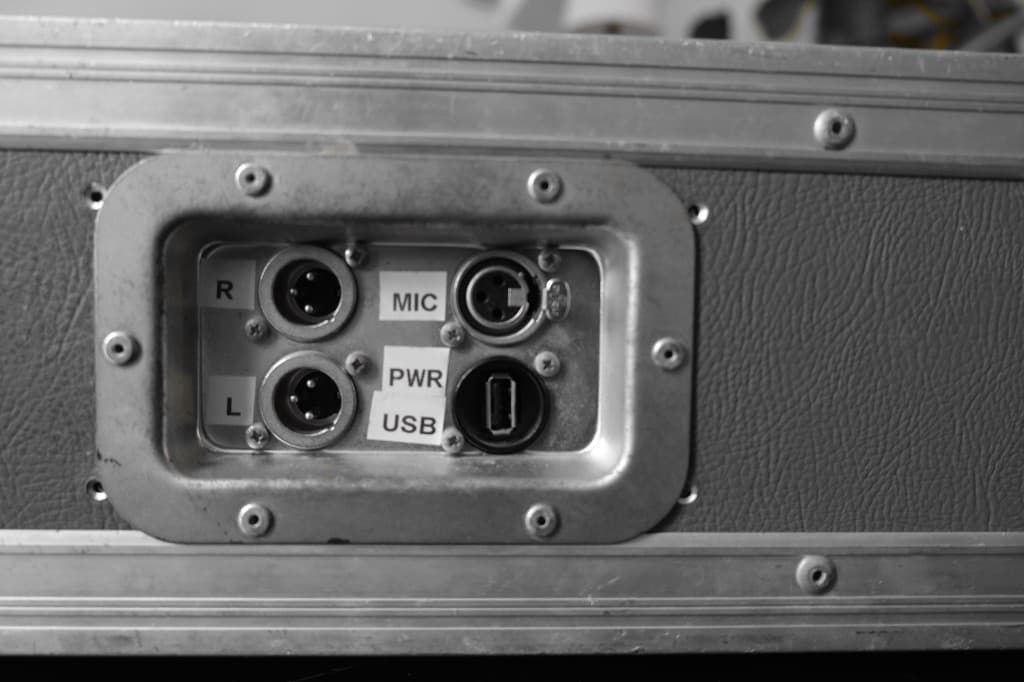

Aansluitpaneel van de Pioneer-flightcase met de uitgangen R en L
Kist: R en L zijn de XLR-uitgangen naar de speakers. R = rechts, L = links.
PowerCON-aansluiting op het paneel van de flightcase
Kist: hier gaat de blauwe powerCON-kabel in.
Achterkant van de QSC K12.2 met de combo-ingang A IN
QSC K12.2 achterkant — A IN is de bovenste combo-ingang.

De twee regels die altijd gelden

  • Aanzetten van voor naar achter: eerst de bronnen (spelers, laptop, microfoon), dan de mixer, dan de subwoofer, dan de speakers.
  • Uitzetten precies andersom: eerst de speakers en de subwoofer, dan de mixer, dan de bronnen.

Zet alle volumeknoppen laag voordat je iets aanzet. Zo krijg je nooit een harde plof door de speakers.
